Самодельные рольставни

Обычно ворота гаража имеют две тяжелые створки, которые открываются наружу. Всякий автолюбитель знает, сколько хлопот они доставляют, особенно в зимний период. На площадке перед гаражом скапливается снег, на створках, замке, ручках намерзает лед. Приходится немало повозиться, чтобы выехать на машине.
Предлагаемые им ворота имеют одну створку, снабженную устройством, поднимающим ее вверх: в этом положении она располагается параллельно потолку. При подъеме ее не приходится прикладывать больших усилий, так как масса ворот компенсируется двумя цилиндрическими пружинами. Подъем створки осуществляется с помощью системы рычагов с пружинами и роликов, откатывающихся по направляющим рельсам. При этом нижний край, совершая движение по дуге, оказывается обращенным наружу, а верхний, откатываясь по направляющим, уходит внутрь. Вместе с перемещением створки изменяется, и состояние компенсирующих пружин оказывается обращенным наружу, а верхний, откатываясь по направляющим, уходит внутрь. Вместе с перемещением створки, изменяется состояние компенсирующих пружин. В закрытом положении ворот они растянуты, в открытом — почти свободны.

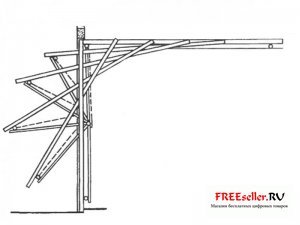

Рис. 1. Схема открывания самодельных подъемных ворот.

Вся конструкция состоит из коробки ворот, подъемной створки и механизма открывания Коробка собирается из двух вертикальных деревянных брусьев сечением 120X80 мм длиной 2300 мм и горизонтального бруса того же сечения длиной 2750 мм, соединяемых между собой с помощью металлических пластин или угольников. Нижние концы стоек коробки на 20 мм заглубляются в бетонное основание. Коробка закрепляется в проеме на металлических штырях диаметром 10X200 мм.

Створка ворот собирается из рамы с ребрами жесткости из уголка и дощатого щита, обшитого снаружи листовой сталью. Щит крепится к раме на мебельных болтах с металлическими полосами вместо шайб. Рама имеет размеры 2500x2100 мм и выполняется из уголковой прокатной стали 35x35x4 мм. Ребра жесткости из того же уголка могут располагаться как вертикально, так и горизонтально, с креплением снаружи рамы или изнутри, через щит. Рис. 2. Самодельные подъемные ворота гаража:

1 - горизонтальный брус самодельные направляющих рельсов, 2 - направляющий рельс, 3 - горизонтальный брус коробки ворот, 4 - вертикальная стойка коробки, 5- рама створки ворот, 6 - кронштейн крепления пружины, 7 - уголок шарнира, 8 пружина, 9 - рычаг подъемного механизма, 10 - кронштейн рычага, 11 - регулировочные 2 шайбы, 12 - швеллер, 13 - ролик, 14 - ось ролика, 15 - регулировочная пластинашайбы, 16 - шарниры, 17 - регулятор натяжения пружины, 18 - пластина регулятора, 19 стальной лист, 20 - доска щита, 21 - мебельный болт с гайкой, 22 - металлическая пластина.

Главная неподвижная опора механизма состоит из уголка 65X65X6 мм длиной 193 мм. На одной его полке сверлятся два отверстия 010 мм для крепления к вертикальным стойкам коробки. Другая полка уголка имеет три отверстия 0 8,5 мм: верхние два необходимы для установки кронштейна пружины, а нижнее — для навешивания рычага подъемного механизма не шарнире. Неподвижной опорой для пружины служит кронштейн из швеллера 80Х43Х5 мм длиной 70 мм. Для ее крепления в одной полке сверлятся три отверстия диаметром 8,5 мм.
